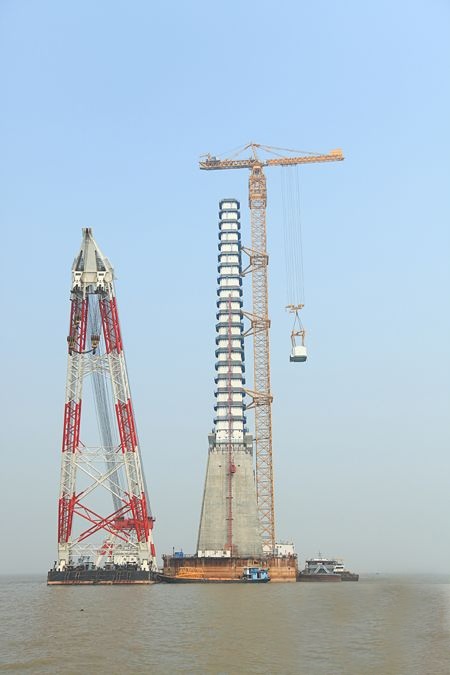

世界上最大塔式起重机——中联重科D5200-240塔式起重机

世界上最大塔式起重机——中联重科D5200-240塔式起重机

世界上最大塔式起重机——中联重科D5200-240塔式起重机

世界上最大塔式起重机——中联重科D5200-240塔式起重机

1、D5200-240性能参数: a、最大臂长40m; b、最大起重量240t; c、40m臂尖最大吊重110t; d、最大起重力矩:5316t.m; e、塔身采用6.5m×6.5m×5.7m的片式标准节; f、最大独立高度为90.2m,附着高度可达300m以上; g、双起升机构:E186LCC225,功率2×186kW,容绳量2×1290(缠绕层数7层)m;起升速度0~34m/min; h、四回转机构:HP185F1.350A / HP185F2.350A; 功率4×18.5kW,回转速度0~0.4r/min; i、变幅机构:BPL185,功率18.5kW,变幅速度0~5/10/15/20 m/min; j、塔机型式:支腿固定式; 2、整体性能 a、该塔机为目前世界上起重力矩最大的上回转塔式起重机,在22.15米幅度能起吊240吨,最大起重力矩达到5316t•m; b、是世界上综合起重能力最强的塔机,最大起重量时的起重量、起重幅度和起升高度的乘积世界第一; c、是世界上第一台能实现“双两百”的起重机,能够200吨以上的起重量(240吨)起升到200米以上(210米)的高度;同时在吊重位于120t~160t之间时,其起升高度可以达到300m以上的高度。 3、控制系统 在D5200-240上综合利用设备总线技术、状态监控与故障诊断技术、容错控制技术、电子力矩限制器、塔机防碰撞技术等多种技术,构建了完备的智能安全控制系统,确保塔机作业全过程自动监控,自动避免危险工况,确保塔机的使用安全,操作方便。 4、技术亮点 本产品研制过程中,在塔机的结构技术、卷扬技术、安全控制技术、顶升技术四大核心技术上取得了一系列创新性成果。 (1)首创了梯形截面的塔机起重臂结构,大幅增加了臂架侧向承载能力,成功解决了回转时超大起重量造成的起重臂侧向失稳问题、以及超高塔机施工时高空大风速复杂阵风问题,同时减小了弦杆尺寸,降低了臂架重量及安装难度。 (2)首创了塔机的多信息融合的智能控制技术,实现了双卷扬系统的精确同步和抬吊过程自动调平;自主研发了重载多倍率超大容绳量起升卷扬技术,解决了超高起升高度问题。 (3)首创了在塔机上自动平衡三面六油缸同步顶升技术,成功突破了原有塔式起重机顶升系统能力不足的瓶颈,同时稳定性、安全可靠性、工作效率得到充分保证,填补了我国在超大型塔式起重机顶升技术方面的空白,达到了国际领先水平。 (4)发明了塔机大尺寸销轴机、电、液一体装拆系统,解决了超大塔机销轴装拆难题,实现了销轴装拆的安全、高效、自动化,单件销轴的平均安装、拆卸时间由3小时减少到15分钟,效率提升12倍。

世界上最大塔式起重机——中联重科D5200-240塔式起重机

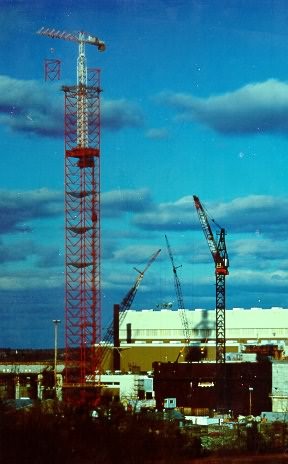

K-10000/KL355-HC-S型塔式起重机是目前全球最大的塔式起重机,由丹麦KROLL公司制造,全球仅生产15台,目前正在使用的四至五台,我国仅进口2台,均安装在威海三进船业有限公司。 该塔式起重机底部为门座行走式,回转采用下回转式,臂架为水平臂架结构,变幅采用双小车加固定钩,主塔采用移动配重结构,标准节为片装结构,由主塔和副塔组成,装机总功率:700kW,整机自重(包括配重):1263t。 主要参数及性能如下: 1、起重力矩:10560t.m; 2、额定起重量:固定钩加活动钩在44m位置240t, 活动钩在14m~82m位置为120t; 3、工作幅度14 m~82m; 4、起升高度 85m;、 5、起升速度:活动钩单小车2倍率10t/49m/min、20t/33 m/min,单小车6倍率30t/16 m/min、60t/11 m/min, 活动钩双小车12倍率60t/8m/min、120t/5.5m/min;固定钩加活动钩:24倍率240t/5.5m/min; 6、变幅速度:活动钩单小车2倍率10t/90m/min、20t/45 m/min,单小车6倍率30t/45 m/min、60t/30 m/min, 活动钩双小车12倍率30t/45m/min、60t/22m/min、120t/15m/min; 7、回转速度:0.4 rpm。 8、大车行走速度:8m/min。 其辅助塔机性能如下: 主要参数及性能如下:1、起重力矩:355t.m;2、最大起重量: 20t, 3、工作幅度65m; 4、起升高度 126m;5、起升速度: 2倍率6.4t/104m/min、20t/33 m/min,单小车6倍率30t/16 m/min、60t/11 m/min, 活动钩双小车12倍率8t/84m/min、10t/68m/min; 4倍率240t/5.5m/min;6、变幅速度: 50 m/min, 7、回转速度:0.6m/min。
